PLLS-WK-1 Форма для глубокой вытяжки

Форма для глубокой вытяжки Главным образом использован для произведения корпусов фильтров и подобных цилиндрических частей металла. Путем использовать дуктильность материалов металла, плоские листы постепенно нарисованы в чашк-форменные части через прессы глубокой вытяжки одно-станции или мульти-станции. Детали обычно формируются несколькими этапами рисования (требующими нескольких наборов штампов), при этом на последнем этапе обрезки кромок для обеспечения точных размеров и гладкого внешнего вида.

Two deep drawing molds with different structural configurations

Технические характеристики

Название продукта: PLLS-WK-1

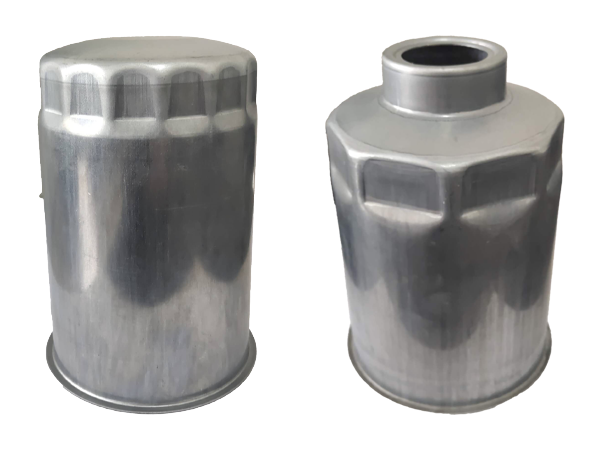

Применение: Для изготовления корпусов фильтров и аналогичных чашеобразных изделий.
Размер: Диаметр корпуса Ø50 - Ø 200 мм, толщина листа 0,5-2 мм
Материалы: Чертеж лист углерода стальной, гальванизированный стальной лист
Станции: 1
Эффективность: 2-5 штрихов на штуку (в зависимости от изделия)

Особенности

Высокая точность формования. Обеспечивает стабильные размеры и аккуратный внешний вид деталей.
Совместим с материалами. Подходит для углеродистой стали и оцинкованной стали.
Эффективное производство. Чертеж Одно-станции совмещенный с множественными плашками включает непрерывное производство.

Применения

Корпуса автомобильных фильтров
Металлические корпуса для промышленного оборудования
Другие цилиндрические чашечные детали

Спасибо за интерес к плашку для глубокой вытяжки серии PLLS! Для получения дополнительных спецификаций, нестандартных решений или запросов о сотрудничестве, пожалуйста, не стесняйтесь Свяжитесь мы.

Загрузки

Чтобы защитить конфиденциальность документов, пожалуйста, свяжитесь с нами, чтобы получить пароль загрузки: info@pmfiltersolution.com

Другие Штемпелевать умирает

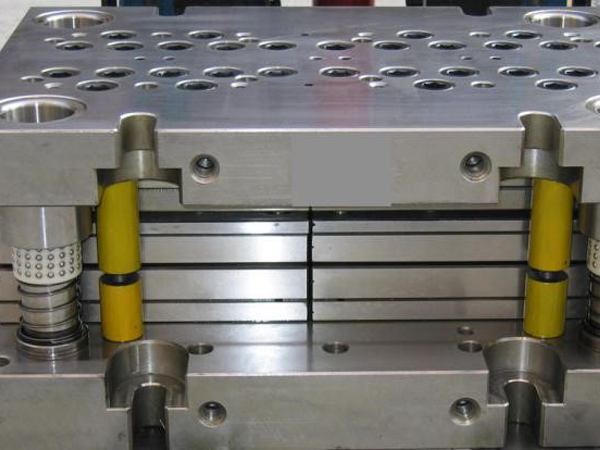

Прогрессивная матрица

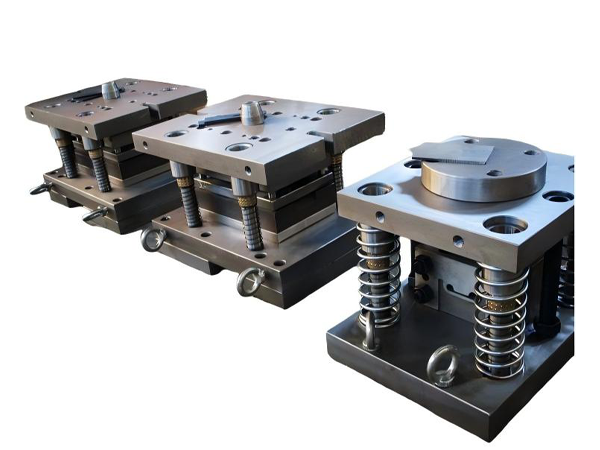

Штемпелевать Составную Прессформу
