PLM-ZKZZ-2 Полностью Автоматическая Бумага Рамка Фильтра Сборочной Линии

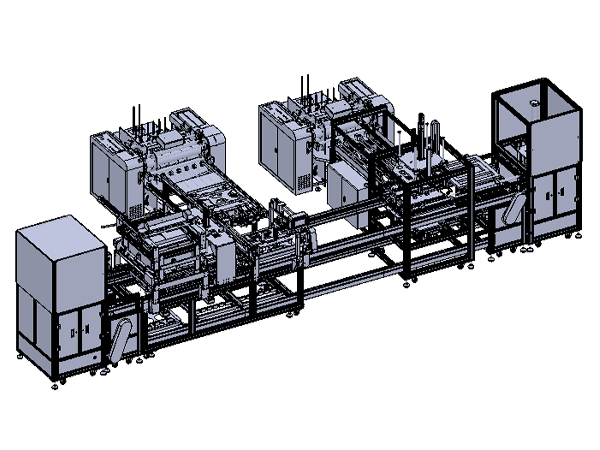

Набор PLM-ZKZZ-2 полностью автоматической линии сборки фильтров в бумажной рамке

Применимый размер продукта

Мин	300 × 300 × 19 мм
Макс	650 × 650 × 50 мм
Время цикла	20-30 s/шт
Электропитание	380 В/50 Гц (основная линия); 220 В/50 Гц (суб-блоки)

Полная сила	≈ 35 кВт
Давление воздуха	0,6-0,8 МПа
Размер машины (Д × Ш × В)	Прибл. 8500 × 5500 × 2500 мм
Система управления	Экран ПЛК + Тоуч

=

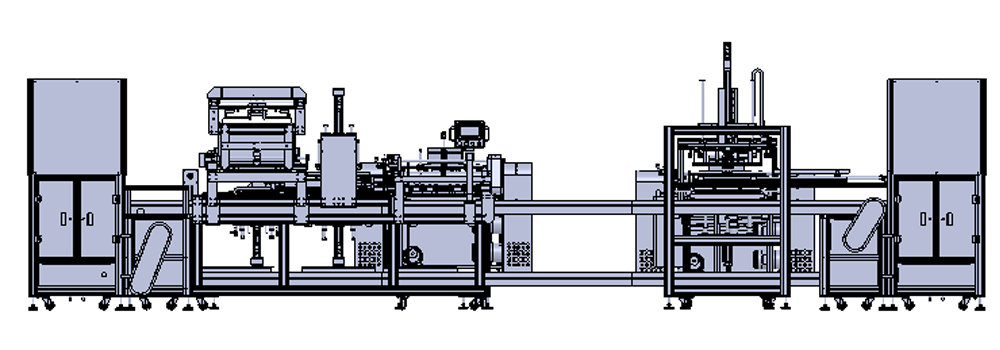

Вид спереди на производственную линию

Front view of the PLM-ZKZZ-2 fully automatic paper frame filter assembly line

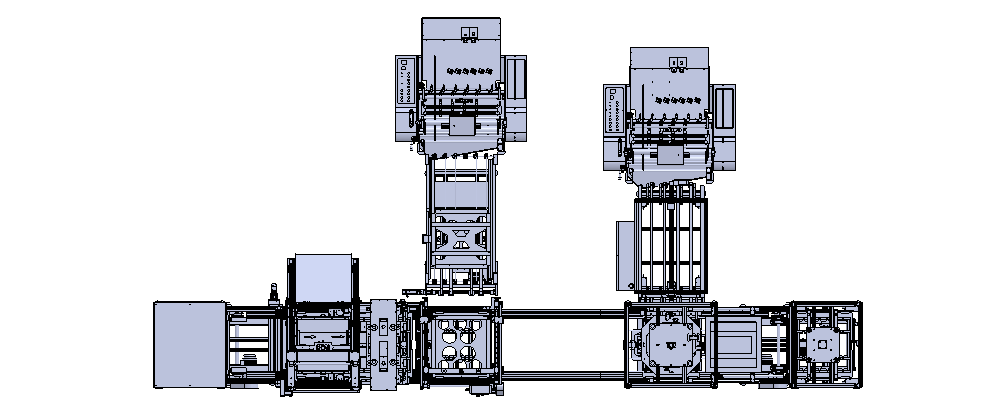

Вид сверху на производственную линию

Top view of the PLM-ZKZZ-2 fully automatic paper frame filter assembly line

Описание процесса автоматической линии

Production Description of PLM-ZKZZ-2 Fully Automatic Paper Frame Filter Assembly Line

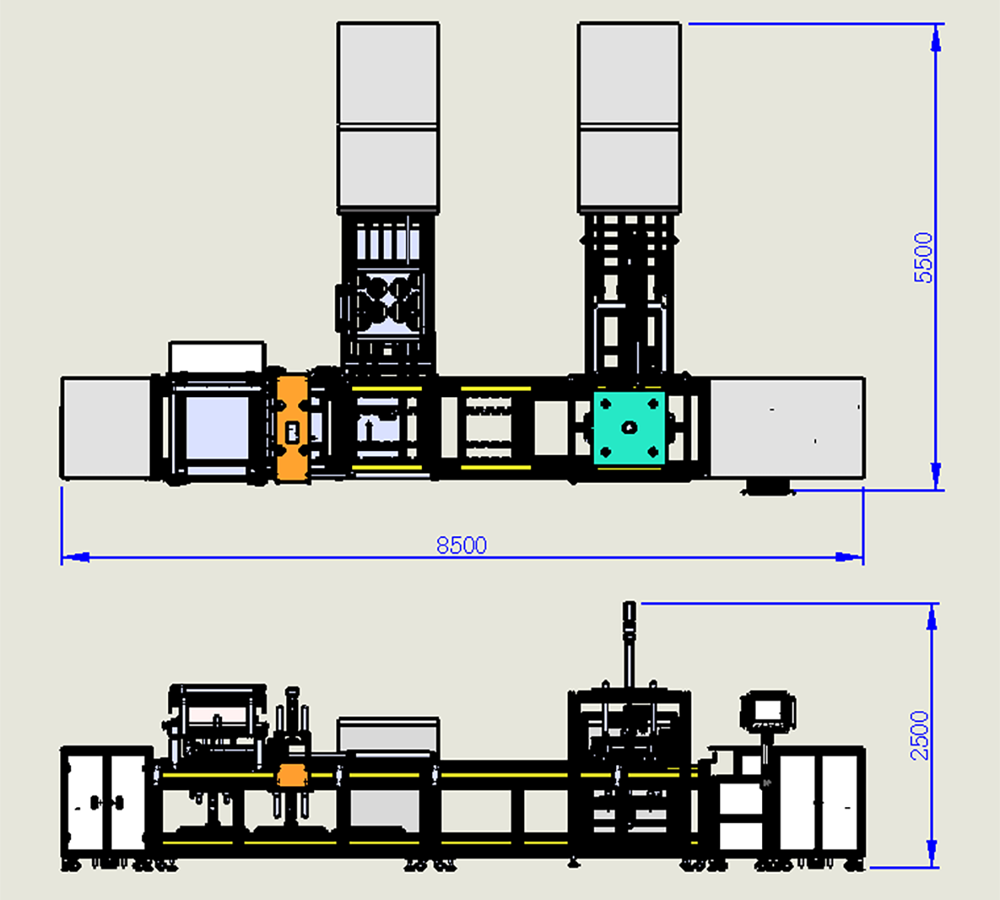

Схема автоматического расположения линий

Automatic Layout Diagram of the PLM-ZKZZ-2 Fully Automatic Paper Frame Filter Assembly Line

Поток процесса

Нижняя крышка автоматическая подача
Покрытие клея (машина клея ролика)
Нижний формировать крышки
Верхняя крышка автоматическая подача
Покрытие клея (машина клея ролика)
Автоматическая переворачивания верхней крышки
Позиционирование и формирование
Горячее прессование и воздушное охлаждение
Автоматическая выгрузка готовых фильтров.

Особенности

Автоматическая система подачи и склеивания. Автоматически подает верхнюю и нижнюю крышки, точно наносит клей и плавно передает.
Регулируемая конструкция пресс-формы. Подходит для фильтров разных размеров без частой замены пресс-форм.
Интегрированный формируя механизм. Образует верхнюю и нижнюю крышки вместе для стабильного равномерного склеивания.
Система горячего прессования и воздушного охлаждения. Обеспечивает прочную адгезию и однородную форму.
Синхронизация на полной линии. Управление ПЛК обеспечивает связь в реальном времени между станциями.
Компактная планировка. Экономит площадь пола при сохранении эффективности.
Удобный для пользователя интерфейс. Простота в эксплуатации, мониторинге и обслуживании.
Высокая автоматизация, низкий спрос на рабочую силы. Минимизирует ручную работу и повышает производительность.
Быстрая скорость формирования и стабильная работа. Обеспечивает надежную и стабильную производительность.
Регулируется для различных размеров продукта. Легко адаптируется к различным спецификациям фильтра.
Проверенный и зрелый дизайн. Надежный, проверенный в полевых условиях и с низким уровнем риска.
